Zasilanie klimatyzacji schemat – kluczowe elementy instalacji

Co to jest zasilanie klimatyzacji?

Zasilanie klimatyzacji polega na dostarczeniu niezbędnej energii elektrycznej, która zapewnia prawidłowe funkcjonowanie urządzenia. Każdy model klimatyzatora wymaga indywidualnego podejścia, ponieważ jego moc chłodnicza określa specyficzne parametry zasilania, wśród których znajdziemy:

• napięcie,
• natężenie,
• częstotliwość.

Parametry te muszą być zgodne z zaleceniami producenta, co zapewnia efektywną pracę oraz zmniejsza ryzyko potencjalnych awarii. Właściwe zasilanie ma kluczowy wpływ na wydajność oraz żywotność klimatyzacji. Jeśli zasilanie jest niedostateczne lub niewłaściwe, mogą wystąpić problemy z przegrzewaniem się komponentów, co negatywnie rzutuje na efektywność energetyczną całego urządzenia.

W zależności od klasy energetycznej, klimatyzatory mogą potrzebować zasilania:

• jednofazowego,
• trójfazowego.

Z reguły jednostki o większej mocy wymagają bardziej zaawansowanego układu zasilania. W szczególnych sytuacjach, takich jak budynki przemysłowe, niezwykle istotna jest także analiza systemów zabezpieczeń przed przeciążeniem oraz innymi potencjalnymi awariami.

Na etapie instalacji zasilania kluczowe jest uwzględnienie odpowiednich przewodów, które muszą:

• spełniać normy bezpieczeństwa,
• być dostosowane do mocy konkretnego klimatyzatora.

Wybór właściwego przewodu zasilającego ma ogromne znaczenie dla bezpieczeństwa całego systemu.

Jakie wymagania dotyczące zasilania powinien spełniać klimatyzator?

Klimatyzator powinien być podłączony do dedykowanego obwodu elektrycznego, co jest kluczowe dla bezpieczeństwa i efektywności jego pracy. Ważne jest, aby zainstalować odpowiedni bezpiecznik lub wyłącznik nadprądowy, który ochroni instalację przed przeciążeniem. Napięcie zasilające musi zgadzać się z wartościami wskazanymi na tabliczce znamionowej urządzenia – zazwyczaj wynosi ono 230 V w układzie jednofazowym, a w trójfazowym 400 V. Dodatkowo, skuteczne uziemienie jest konieczne, ponieważ chroni przed porażeniem prądem i obniża ryzyko niebezpiecznych sytuacji, które mogą powstać na skutek nieprawidłowego funkcjonowania klimatyzatora.

• przewody zasilające muszą być dostosowane do mocy urządzenia,
• przekrój przewodów powinien być odpowiedni, aby zapobiec przegrzaniu i potencjalnym awariom,
• instalacja elektryczna powinna spełniać obowiązujące normy oraz przepisy dotyczące bezpieczeństwa,
• zapewnienie odpowiednich warunków termicznych w miejscu pracy klimatyzatora wspiera wydajność i efektywność energetyczną.

Przestrzeganie tych zasad nie tylko przedłuża żywotność klimatyzacji, ale także minimalizuje ryzyko przyszłych problemów związanych z jej eksploatacją.

Jakie są kluczowe elementy schematu zasilania klimatyzacji?

Elementy schematu zasilania klimatyzacji są kluczowe dla jej efektywnego i bezpiecznego funkcjonowania. W rozdzielni elektrycznej warto wydzielić osobny obwód dedykowany dla klimatyzatora. Każdy taki obwód powinien być zabezpieczony stosownym bezpiecznikiem lub wyłącznikiem nadprądowym, by zminimalizować ryzyko awarii.

• przewód zasilający wymaga odpowiedniego przekroju, dostosowanego do mocy urządzenia, co zapobiega przegrzewaniu,
• listwa zaciskowa odgrywa istotną rolę, ułatwiając podłączenie przewodów i gwarantując ich bezpieczne połączenia,
• uziemienie ochronne to ważny aspekt, który chroni użytkowników przed zagrożeniem porażeniem prądem,
• włącznik zasilania powinien być usytuowany w miejscu łatwo dostępnym, umożliwiając szybkie wyłączenie urządzenia w razie potrzeby,
• schemat podłączenia musi być zgodny z aktualnymi regulacjami prawnymi,
• zabezpieczenie przed przepięciami ogranicza ryzyko uszkodzeń spowodowanych nagłymi wzrostami napięcia.

Odpowiednio zaplanowany schemat zasilania nie tylko wspiera efektowną pracę klimatyzacji, ale także przyczynia się do jej długowieczności.

Jakie komponenty są niezbędne w instalacji klimatyzacji?

Instalacja klimatyzacyjna składa się z kilku istotnych komponentów, które są kluczowe dla jej prawidłowego funkcjonowania. Najważniejsze z nich to:

• jednostki wewnętrzna – zajmuje się zarówno chłodzeniem, jak i ogrzewaniem powietrza,
• jednostka zewnętrzna – wymienia ciepło z otaczającym środowiskiem,
• miedziane rury – umożliwiają transport czynnika chłodniczego między tymi elementami,
• przewody sterujące i kable zasilające – łączą obie jednostki, co zapewnia ich sprawne działanie,
• pompa próżniowa – odciąga powietrze z układu, co jest kluczowe do właściwego funkcjonowania klimatyzacji,
• manometry – do monitorowania ciśnienia,
• połączenia kielichowe – do zestawiania rur,
• materiały izolacyjne – oferują dodatkową ochronę,
• elementy montażowe – stabilizują całą strukturę systemu,
• odpływ skroplin z syfonem – niezbędny do skutecznego odprowadzania wody.

Wszystkie te składniki muszą być zgodne z dokumentacją techniczną urządzenia, co gwarantuje zarówno bezpieczeństwo, jak i efektywność całego systemu.

Jakie zasilanie jest potrzebne dla jednostki wewnętrznej klimatyzatora?

Zasilanie klimatyzatora jest ściśle związane z jego modelem oraz elektrycznymi parametrami. W przypadku mniejszych jednostek typu split, najczęściej zasilanie prowadzone jest bezpośrednio do jednostki wewnętrznej. W systemach o większej mocy zewnętrzna jednostka może dostarczać energię do jednostki wewnętrznej, korzystając z przewodów do sterowania i komunikacji.

Kluczowe znaczenie ma w tym:

• odpowiednie napięcie,
• moc,
• przekrój kabla.

Dlatego przed przystąpieniem do podłączenia, warto rzucić okiem na tabliczkę znamionową urządzenia, która zawiera istotne informacje. Zazwyczaj dla małych klimatyzatorów wystarczą kable o przekroju 4×1 mm² lub 4×1,5 mm². Musimy również upewnić się, że parametry zasilania, w tym napięcie, są zgodne z wartościami podanymi przez producenta, z jednofazowym napięciem wynoszącym zwykle około 230 V, a dla trójfazowych to 400 V.

Odpowiedni wybór kabla ma istotny wpływ na:

• stabilność pracy urządzenia,
• wydajność,
• długość eksploatacji.

Dodatkowo, skuteczne uziemienie jest niezbędne do ochrony przed ewentualnymi uszkodzeniami oraz zapewnienia bezpieczeństwa użytkowania. Poprawne podłączenie jednostki wewnętrznej jest kluczowe dla osiągnięcia komfortu i efektywności w działaniu klimatyzacji.

Jakie zasilanie jest potrzebne dla jednostki zewnętrznej klimatyzatora?

Zasilanie jednostki zewnętrznej klimatyzatora odgrywa kluczową rolę w prawidłowym funkcjonowaniu całego systemu. Zazwyczaj wymaga ona podłączenia do sieci 230 V w przypadku układów jednofazowych lub 400 V w systemach trójfazowych. Ważne jest, aby moc dostarczana przez zasilanie odpowiadała mocy chłodniczej urządzenia, dlatego przed rozpoczęciem pracy warto sprawdzić parametry na tabliczce znamionowej.

Jednostka zewnętrzna nie tylko obsługuje system, ale także dostarcza energię do jednostek wewnętrznych, szczególnie w układach typu multi-split. Bezpieczne zasilanie powinno być chronione odpowiednimi bezpiecznikami, co znacząco obniża ryzyko przeciążenia. Przewody, które są wykorzystywane do sterowania i zasilania, muszą spełniać normy bezpieczeństwa oraz być dobrane odpowiednio do mocy klimatyzatora, co ma wpływ na stabilność oraz efektywność całego systemu.

Dodatkowo, uziemienie jednostki zewnętrznej jest niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz ochrony przed potencjalnymi uszkodzeniami. Właściwie zaplanowane i zrealizowane zasilanie przyczynia się do długotrwałego i wydajnego działania klimatyzacji. Dlatego każda instalacja powinna być dokładnie przemyślana i zgodna z zaleceniami producenta.

Jak dobrać odpowiedni przewód zasilający do klimatyzacji?

Wybór odpowiedniego przewodu zasilającego dla klimatyzacji ma kluczowe znaczenie dla zapewnienia zarówno bezpieczeństwa, jak i efektywności działania urządzenia. Kiedy przystępujemy do jego doboru, istotne jest, aby uwzględnić moc klimatyzatora. W przypadku jednostek o mocy do 3,5 kW wystarczą przewody o przekroju 3×1,5 mm², natomiast dla bardziej wydajnych modeli zaleca się użycie przewodów 3×2,5 mm².

Należy również pamiętać o napięciu zasilania – klimatyzatory jednofazowe zazwyczaj korzystają z 230 V, podczas gdy trójfazowe wymagają 400 V.

Spadki napięcia w przewodach mogą znacząco wpływać na wydajność, dlatego ważne jest, aby dobrać odpowiedni przekrój przewodu, co zminimalizuje te problemy. Długość przewodu cieszy się również istotnym znaczeniem, ponieważ:

• im dłuższy kabel, tym większe ryzyko wystąpienia spadków napięcia,
• podczas wyboru typu przewodu warto kierować się aktualnymi normami oraz przepisami dotyczącymi instalacji elektrycznych,
• sposób prowadzenia przewodu odgrywa ważną rolę – dobrze zaplanowane trasy pomogą uniknąć przeszkód oraz potencjalnych uszkodzeń.

Odpowiednie podłączenie zasilania nie tylko poprawi efektywność klimatyzacji, ale także zapewni jej bezpieczne użytkowanie. Nie możemy zapomnieć o skutecznym uziemieniu, które jest niezbędne do ochrony przed porażeniem prądem.

Co wpływa na długość i moc przewodu zasilającego?

Długość oraz moc przewodu zasilającego odgrywają kluczową rolę w efektywności pracy systemu klimatyzacji. Istotne jest, aby mieć na uwadze odległość od rozdzielnicy do klimatyzatora oraz moc samego urządzenia. Zauważ, że:

• im dłuższy przewód, tym większy spadek napięcia,
• co można zniwelować, stosując odpowiednio dobrany przekrój kabla,
• dla długości przekraczających 20 metrów zaleca się zwiększenie jego przekroju,
• co pomoże w uniknięciu problemów z zasilaniem.

Na przykład, dla klimatyzatora o mocy do 3,5 kW wystarczy zastosować przewód 3×1,5 mm². Natomiast w przypadku jednostek o mocy 5 kW lepiej zdecydować się na przewód 3×2,5 mm². Ważne, aby spadek napięcia nie osiągał więcej niż 3% wartości nominalnej, co wpływa na wydajność oraz żywotność urządzenia. Niewłaściwy dobór przewodów lub ich zbyt mały przekrój mogą prowadzić do przegrzewania, co w efekcie odbija się na funkcjonowaniu klimatyzacji. W skrajnych sytuacjach może to skutkować awarią.

Dlatego tak ważne jest, aby odpowiednio dobrać zarówno długości, jak i przekroje przewodów zasilających podczas instalacji klimatyzacji.

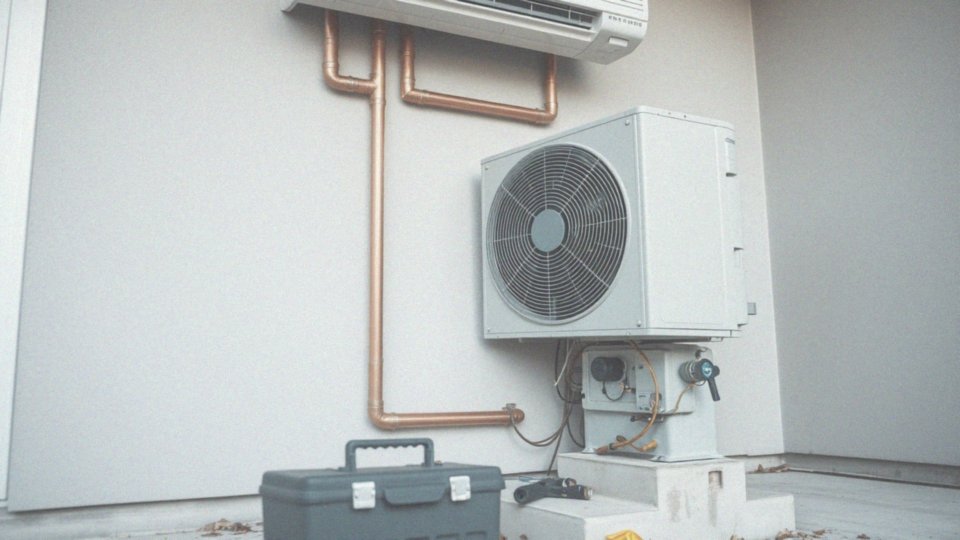

Jak powinno wyglądać podłączenie jednostek wewnętrznej i zewnętrznej?

Podłączenie jednostek wewnętrznej i zewnętrznej klimatyzacji jest kluczowe w procesie instalacji, który wymaga precyzji oraz przestrzegania określonych zasad. W obszarze elektryki istotne jest, aby kable zasilające i sterujące zostały podłączone do właściwych terminali w obu jednostkach. Zazwyczaj jednostka wewnętrzna czerpie energię z jednostki zewnętrznej, co zapewnia prawidłowe funkcjonowanie całego systemu.

Podczas łączenia wykorzystuje się miedziane rury do tworzenia połączeń kielichowych, które następnie powinny być poddane próbie szczelności. To kluczowy etap, ponieważ pozwala upewnić się, że nie występują żadne wycieki czynnika chłodniczego. Wykonywanie takich testów jest niezbędne dla efektywności klimatyzatora i minimalizuje ryzyko awarii w przyszłości.

Właściwe okablowanie jest również niezwykle ważne, ponieważ błędnie wykonane połączenia mogą stwarzać zagrożenie. Przewody muszą być solidnie podłączone, a ich długości oraz średnice powinny odpowiadać specyfikacjom urządzenia oraz normom bezpieczeństwa. Dbałość o szczegóły, od elektryki po miedziane rury, ma ogromny wpływ na funkcjonalność systemu klimatyzacji. Dlatego warto rozważyć skorzystanie z usług wykwalifikowanego specjalisty podczas instalacji.

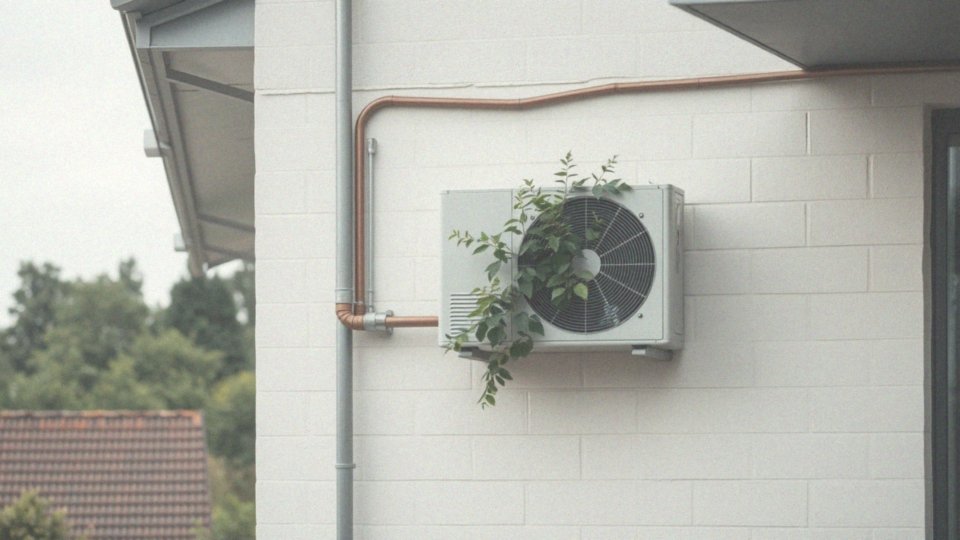

Jakie są zasady bezpieczeństwa przy instalacji klimatyzacji?

Instalacja klimatyzacji wiąże się z przestrzeganiem istotnych zasad bezpieczeństwa, co zapewnia prawidłowe i bezpieczne działanie systemu. Zanim zaczniesz montaż, koniecznie odłącz zasilanie – to znacząco zmniejsza ryzyko porażenia prądem. Warto korzystać z odpowiednich narzędzi oraz ściśle trzymać się instrukcji producenta, co jest kluczem do uniknięcia ewentualnych uszkodzeń. Po podłączeniu wszystkich przewodów zaleca się przeprowadzenie próby szczelności, by upewnić się, że nie występują żadne wycieki czynnika chłodniczego.

Dodatkowo, właściwe uziemienie urządzenia ma ogromne znaczenie, ponieważ chroni użytkowników przed zagrożeniem związanym z nieszczelnościami. Przestrzeganie regulacji i norm instalacji elektrycznych zwiększa nie tylko bezpieczeństwo, ale i efektywność klimatyzacji.

Nie zapominaj o instalacji zabezpieczeń przeciążeniowych oraz bezpieczników w każdym obwodzie zasilającym. Ważne, aby prace były przeprowadzane przez wykwalifikowany zespół, co gwarantuje ich poprawne wykonanie. Unikaj również mechanicznych uszkodzeń przewodów oraz rur, a także zapewnij odpowiednią wentylację jednostki zewnętrznej, co minimalizuje ryzyko awarii.

Zachowanie rury z dala od wilgoci i zanieczyszczeń to kolejny istotny aspekt, który może wpływać na efektywność działania systemu. Praktyki ochrony przeciwporażeniowej są kluczowe, by korzystanie z klimatyzacji było bezpieczne.

Jak ważne jest odpowiednie zainstalowanie odpływu skroplin?

Odpowiednia instalacja odpływu skroplin ma kluczowe znaczenie dla sprawnego funkcjonowania klimatyzacji. W trakcie chłodzenia powstają skropliny, które muszą być skutecznie usuwane z jednostki wewnętrznej, aby zapobiec zalaniu pomieszczenia oraz rozwojowi pleśni. Niezbędne jest zapewnienie właściwego nachylenia rury odpływowej, co umożliwia efektywne odprowadzanie wody.

Z reguły grawitacyjny odpływ jest wystarczający, ale w sytuacjach, gdy nachylenie jest zbyt małe, warto rozważyć zastosowanie:

• pompki skroplin,
• syfonu, który zapobiega przedostawaniu się nieprzyjemnych zapachów z kanalizacji,
• odpowiednich materiałów, takich jak rurki PEX, elastyczne rurki karbowane czy PCV.

Dobrze zainstalowany odpływ skroplin chroni nie tylko budynek przed uszkodzeniami, ale też wpływa na wydajność klimatyzacji. Zaleca się regularne przeprowadzanie konserwacji oraz inspekcji systemu odprowadzania skroplin, aby zapewnić jego długotrwałe i bezproblemowe działanie. Zaniedbanie tych czynności może prowadzić do poważnych problemów, łącznie z awarią systemu klimatyzacji.

Jakie są zalety prowadzenia przewodu przy okazji rur?

Prowadzenie przewodu zasilającego równolegle z rurami chłodniczymi przynosi wiele zalet, które zdecydowanie ułatwiają proces instalacji klimatyzacji. Do najważniejszych zalet należą:

• obniżenie kosztów montażu, eliminując konieczność dodatkowych wierceń oraz mocowań,
• estetyka instalacji, łatwiejsza do ukrycia, co poprawia ogólny wygląd wnętrza,
• zmniejszone ryzyko uszkodzeń mechanicznych, co zwiększa bezpieczeństwo całego systemu,
• przejrzystość zasilania jednostki zewnętrznej klimatyzatora, co upraszcza konserwację oraz ewentualne naprawy,
• odpowiednia izolacja przewodów, co pozwala uniknąć strat energii oraz przegrzewania.

Wysokiej jakości materiały izolacyjne przyczyniają się do dłuższej żywotności całej instalacji. Wreszcie, przestrzeganie zasad bezpieczeństwa oraz norm przemysłowych ma kluczowe znaczenie dla efektywności działania klimatyzacji. Integracja tych wszystkich elementów prowadzi do stworzenia harmonijnej i funkcjonalnej instalacji, która w pełni sprosta oczekiwaniom użytkowników.

Jakie są typowe błędy przy zasilaniu klimatyzacji?

Zasilanie klimatyzacji wiąże się z wieloma wyzwaniami, które mogą prowadzić do poważnych usterek lub spadku efektywności sprzętu. Oto najważniejsze aspekty, na które warto zwrócić uwagę:

• Nieodpowiedni wybór przewodu zasilającego – zbyt mały przekrój w stosunku do mocy klimatyzatora może skutkować przegrzewaniem i obniżoną wydajnością,
• Brak uziemienia – jego nieobecność zwiększa ryzyko porażenia prądem oraz może prowadzić do zniszczenia elementów urządzenia,
• Wady w podłączeniu przewodów – to może skutkować zwarciami, co negatywnie wpływa na funkcjonowanie systemu klimatyzacji,
• Ignorowanie zabezpieczeń prądowych – ich brak stawia instalację w obliczu przeciążeń, co niesie ze sobą poważne zagrożenia,
• Przeciążony obwód elektryczny – nadmierna ilość energii może uszkodzić zarówno klimatyzator, jak i całą instalację elektryczną,
• Uszkodzenie izolacji przewodów – nieszczelna izolacja przyczynia się do zwarć oraz poważnych uszkodzeń,
• Brak testów szczelności – ich pominięcie umożliwia wycieki czynnika chłodniczego, co ma negatywny wpływ na efektywność działania,
• Nieterminowa wentylacja – niezadowalająca wentylacja prowadzi do przegrzewania jednostek, co może skrócić ich żywotność,
• Niewłaściwe napięcie zasilania – nieodpowiednie parametry mogą zaszkodzić elementom klimatyzatora,
• Brak przeglądów po instalacji – niewystarczająca kontrola utrudnia wczesne wykrywanie ewentualnych problemów.

Zwracając uwagę na powyższe kwestie, można znacznie zredukować ryzyko wystąpienia poważnych problemów oraz kosztownych napraw w przyszłości.
